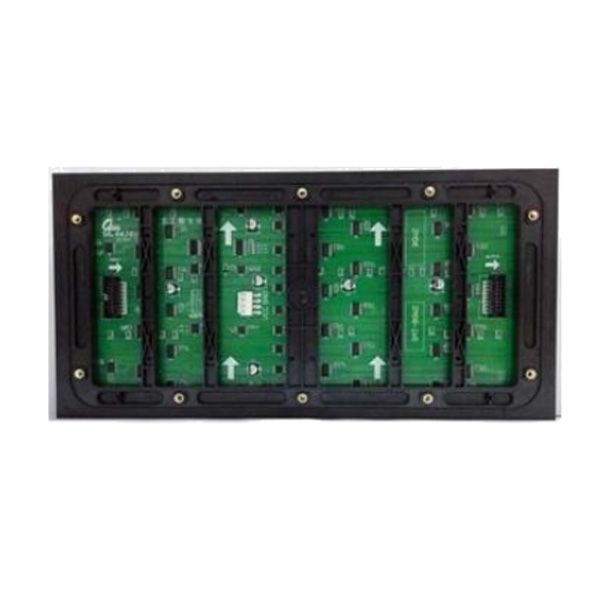

Modulo a Color X Series X10-A-4 Scan

Item #: SIT-LEDM-X10C4V4

Agotado

Modulo a Color X Series X10-A-4 Scan

Precio unitario

MXN 770,00

/pc

Descuentos por volumen

Cantidad

Descuento

Precio por unidad

MXN 770,00

Costo total

MXN 770,00

Cantidad

/pc

Detalles del producto

Descripción

Descripcion del producto

1. Modulo a color para exteriores SMD X10 consiste de LED rojo, verde y azul en una cuadricula de pixeles, en una base de plastico;
2 Este modulo contiene un chip driver y un chip buffer de entrada, Conectado a un sistema LED de control de display de video, imagenes y texto;
3 A travez de una señal OE los LED pueden formar 43980 miles de millones de combinancion de colores;
4 Este modulo puede ser colocado horizontal o vertical;
5 Caracteristicas del modulo：
• LED de alto brilllo y material pastico de alta calidad
• Display de alto contraste
• Ligero, facil de montar y desmontar
• LED de corriente constante, luz uniforme, bajo consumo de energia
• Altura de pixel de 6mm, total 32*32 pixeles, cada pixel consiste de 1R1G1B.

3. Informacion del producto
3.Parametros de LED：

Paquete	Color	Marcas	Corriente	Brillo	Longitud de onda	Cantidad
3535	R		20mA	≥660mcd	615-630nm	1
	G		20mA	≥1800mcd	515-530nm
	B		20mA	≥400mcd	460-475nm

3. Parametros tecnicos de la pantalla：

Parametros tecnicos del modulo	Altura de Pixel	10mm	Densidad dePixel	10,000Dots/㎡
	Constitucion dePixel	1R1G1B	Resolucion de modulo	32*16 puntos
	Tamaño (largoanchoaltura)	32016019.1mm	Peso	0.48kg±0.05kg
	Caracteristicas estructurales	IC y PCB en uno	Material	Policarbonato PC
	Voltaje de entrada	4.5V	Corriente maxima	6.94A±0.1A
	Consumo	≤31.23W	Modo	1/8 corriente constante
Parametros tecnicos del cuerpo	Tamaño (largoanchoaltura)		960mm960mm90mm
	Resolucion		96*96=9216 Puntos
	Area		0.9216㎡
	Peso		28.6kg±0.05 kg
	Consumo máximo		562.5W
	Consumo promedio		281.7W
	Consumo de potencia		721.8W
Parametros tecnicos	Brillo	4000~4500cd/㎡	Brillo	＞0.95
	Vision Horizontal	140±10°	Vision Vertical	130±10°
	Distancia de vision optica	≥10m	Rango de pizeles muertos	Less than 3/10000
	Consumo maximo	≤610.2W/㎡	Ambiente	Exterior
	Consumo de potencia		919.8W

Parametros de control del sistema	Graduacion	Rojo, verde, azul, cada uno de 12-16bits	color	43980 millones
	Frecuencia	≥60	Rango de frecuencia	≥480Hz
	Modo de control	Sincronizacion de video	Ajuste de brillo	256 niveles manuales
	Señal de entrada	DVI/VGA, video RGBHV, señales de video compuestas , S-VIDEO YpbPr(HDTV)
System operating characteristics	Tiempo de vida	≥10 mil horas	Tiempo sin fallas	≥10 mil horas
	Rango de dacaimento (3years)	≤15％	Puntos constantes fuera de control	0
	Control discreto de punto	＜0.0001, 出厂时为 0	Rango de pixel muerto	＜0.0001
	Temperatura	-20至50℃	Humedad	10％至 90％RH
	Desempeño protector	Sobre temperatura/Sobrecarga/compensasion de imagen/correccion/sobre corriente/sobre Voltaje
	Garantia	1 año
	Plano Horizontal		＜1mm/㎡
	Plano Vertical		＜1mm/㎡

4. Pin de señal
HUB75C

Pin	Señal	Funcion	Pin	Señal	Funcion
1	R1	Señal de datos Rojo	2	G1	Señal de datos Verde
3	B1	Señal de datos Azul	4	GND	GND
5	R2	Señal de datos Rojo	6	G2	Señal de datos verde
7	B2	Señal de datos Azul	8	DND	GND
9	A	Señal de linea	10	B	Señal de linea
11	C	Señal de linea	12	GND	Señal de linea
13	S	Señal de reloj	14	L	Señal de linea
15	OE	Señal habil	16	CS	Señal blanco

5. Circuito

7. IC FIG

Componentes	Ubicacion de Chip	Componentes	Ubicacion de Chip
74HC245(TSSOP)	U1-U4	104P	C1-C50, CX1
74HC123D(SOP)	U5	Exclusion 560,56Ω	RP1-RP48
74HC138(SOP)	U6	Resistance 472, 4.7 KΩ(+1%)	R1-R2, R4-R11
Corriente constante IC （SSOP）	UR1-UR12, UG1-UG12, UB1-UB12	Resistencia 01D,100KΩ	RX1
4051	UH1-UH4	Resistencia ajustable	RR1-RR12
4953	T1-T12	Resistencia ajustable	RG1-RG12
AP2302N tubo	Q1	Resistencia ajustable	RG1-RG12
SMD PotenciaIEC Socket VH3.96	S1	Resistencia 18B,1.5KΩ(+1%)	RC2-RC5
Capacitor electrolitico （220uF/16v）	CA1-CA6	2*8P Horns seat(2.54mm)	JIN, JOUT
Remark:R3 are retainin components. All resistance capacity are 0603 encapsulation

8. Orificios de instalacion
8.1 Ubicacion：
Nota：“Si usted hace una caja, favor de avisar y confirmar la ubicacion de los orificios”
Todas las cifras estan en mm

8.2 Ubicacion de orificios en la base：

9. Guia de instalacion

9. Puntos a considerar sobre el montaje de la pantalla：

• La estructura sea solida
• Si el ancho y alto de la estructura es adecuado, 20mm-50mm mas grandes que la pantalla;
• La distancia entre el tubo cuadrado de abajo a arriba debe ser consistente;
• Revise que la parte trasera no este obstruido, si bloquea la compuerta esta no podra ser abierta.
• Los orificios no esten bloqueados.

9.1.3 Instalacion：
• Empieze la instalacion desde abajo de acuerdo al codigo de la base, de lo contrario el display se vera afectado;

La parte de abajo debe ser instalada correctamente, despues colocar la base superior, se necesita pegamento resistente al agua entre bases. Despues de probar aplicar tratamiento repelente de agua.
• Coloque la fuente de poder y el cableado de acuerdo a los diagramas.

10. Instalacion de software
10.1.1 Sistema operativo：
• Windows98/me/2000/NT/XP/Vista/Win7
10.1.2 Hardware：
• CPU：mas de 2.6GHz;
• RAM：mas de 1024Mb;
• Tarjeta grafica VGA/DVI memoria de mas de 512 MHz.
10.1.3 Instalacion de software：
• (Media Player), OFFICE2000-2007, RealPlayer.
10.2 Pasos de instalacion：
• Apague la computadora, inserte tarjeta grafica en el API;
• Coloque los conectores API;
• Prender la computadora, inserte el CD;
• Instalar software y driver.

11. Parametros de fuente de poder

Fuente de poder	Corriente modulo sencillo	Peso	Cantidad de modulos
4.5V 40A	9.18A	1.08kg/pc	2-3pc
4.5V 80A	9.18A	1.12kg/pc	4-6pc

Diagrama	Explicacion
	Una fuente de poder de 4.5V 80A para 4-6 modules, cuando se divda en 2-3 grupos, vea la imgen

12. Precauciones
12.1.
Los circuitos LED y CMOS son componentes sensitivos a la electricidad estatica, las siguientes recomendaciones pueden ayudar a evitarla：
• Use banda antiestatica o guantes;
• La fuente de poder, base y display deben estar conectados a tierra;
• Las herramientas de instalacion deben estar conectados a tierra;

12.2. Cuando limpie el modulo no use quimicos, estos pueden dañar los LED：
• Use alcohol y deje secar antes de usar;
• Use agua y deje secar antes de usar;
12.4.No exceder 60 grados cuando trabaje, no exeder 40℃ cuando se almacene;
12.5. A prueba de agua , la parte trasera debe ser tratada a prueba de agua para prevenir oxidacion;
12.6. Siga las siguientes instrucciones para evitar quemar la fuente de poder：
• Use una fuente de poder dedicada para LED, voltaje de entrada de 4.5V, no conecte a 220 V directamente, o el modulo se quemara;
• Voltaje del modulo no debe ser mayor a 5.5V cuando este trabajando;
12.7. Cuando instale el modulo, el torque debe ser menor a 1.0Nm;
12.8. sea cuidadoso al transportar

13. Refacciones

Nombre	Especificacion	Nombre	Especificacion
SMD IC	74HC245 SSOP	SMD IC	74HC245 SSOP
SMD IC	74HC138 SOP	SMD IC	74HC138 SOP
SMD IC	constant current driver IC SSOP	SMD IC	Driver corriente constante IC SSOP
SMD IC	4953 sop	SMD IC	4953 sop
LAMP	SMD-RGB2727	LAMP	SMD-RGB2727
Cable	16P/15cm-regular/ 20cm-estructura de soporte	Cable plano	16P/26cm
Cable de poder	2-60cm-25	Power cable	2-60cm-25
Modulo	X5E8V4(64*32)	Modulo	X5E8V4(64*32)

Nota：La cantidad de partes puede cambiar
